В условиях запрета на поставку в Китай EUV-сканеров компании ASML, китайским производителям придётся создавать собственные инструменты для литографии в сверхжёстком ультрафиолете для выпуска самых передовых чипов. Поскольку Китай в этом заметно отстаёт, он может выбрать другой путь для достижения цели и, в конечном итоге, может даже превзойти западные технологии. Этим путём обещают стать синхротронные источники света, мощность которых превзойдёт возможности плазменных лазеров ASML.

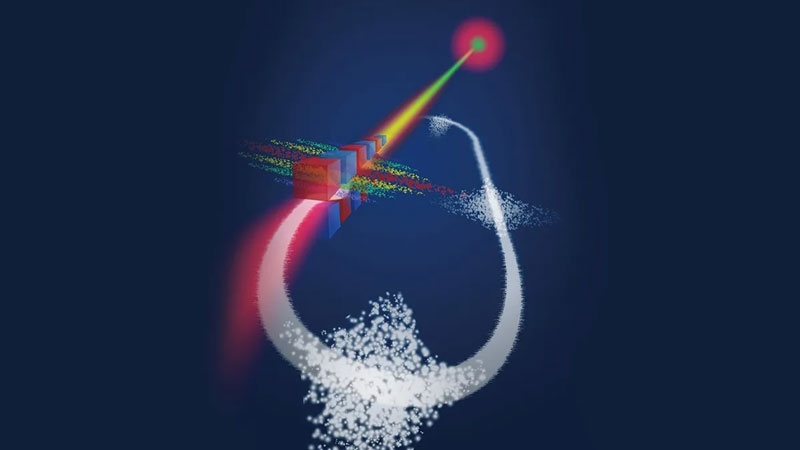

Синхротронные источники света — это обычно кольцевые ускорители электронов. Кольцо служит накопителем электронов, которые для формирования стабильного пучка сверхжёсткого ультрафиолетового излучения выводятся из него через специальную установку, в которой возникает когерентное излучение на длине волны лазера (плюс гармоники). В сканерах ASML излучение возникает из возникающей в процессе испарения капли олова плазмы. Очевидно, что во втором случае можно создать компактную литографическую машину, а при использовании синхротрона придётся строить фактически завод.
По оценкам китайских источников, для формирования EUV-излучения мощностью около 1 кВт потребуется создать накопительное кольцо диаметром от 100 до 150 м (не говоря о вспомогательных установках и строениях). Этой мощности хватит для производства чипов с технологическими нормами до 2 нм. Компания ASML сейчас массово производит передовые литографические EUV-сканеры мощностью до 500 Вт, что обеспечивает выпуск 3-нм чипов. Перед ней также стоит задача разработки более мощных источников EUV-света, которая по сложности не так уж далеко от китайских проектов EUV-«пушки».
Для обычной коммерческой компании, такой, как ASML, проект синхротрона как источника EUV-света неприемлем. Он тянет за собой большие затраты на создание объёмной инфраструктуры. В США, кстати, в лаборатории SLAC изучали возможность использования синхротронов для полупроводниковой литографии, но признали его неперспективным. В Китае же, где ресурсов и рабочей силы в избытке, построить завод с ускорительной установкой особого труда не составит. Если верить источникам, место для EUV-«пушки» уже подобрано. Её начнут строить в Сюньгане.
За последние два года вышло немало статей на тему создания стабильных микропучков для производства EUV-излучения (steady-state microbunching, SSMB). Большинство работ принадлежит китайским авторам. Также в Китае прошли тематические конференции на эту тему. Понятно, что для создания законченной инфраструктуры по производству чипов с использованием EUV-излучения потребуется намного больше усилий, чем постройка синхротрона. Прежде всего, это научная работа на многие годы вперёд. Китай показывает решимость пройти этот путь, а это дорого стоит.
Россия, кстати, тоже может пойти по этому пути. В ближайшие годы в стране начнут строить достаточно много синхротронов для решения целого спектра задач от материаловедения до фармацевтики. Из одного из них вполне может родиться проект фабрики по выпуску чипов с использованием синхротронных ускорителей.
